I den komplicerede verden af rørsystemer er det vigtigt at vælge den korrekte ventil for effektivitet, sikkerhed og omkostningseffektivitet. To arbejdsheste dominerer industrielle applikationer: Gateventil og kugleventilen. Mens begge tjener det grundlæggende formål med at stoppe eller tillade flow, adskiller deres design, drift og ideelle brugssager sig markant.
1. Design og mekanisme: Kerneforskellen

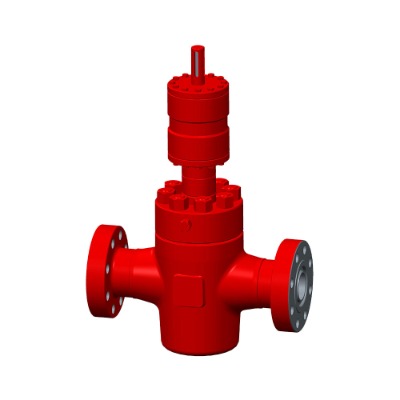

Gateventil: Denne ventil fungerer efter et simpelt lineært bevægelsesprincip. En solid, kileformet eller parallel-faced "port" bevæger sig vinkelret på strømningsstien. Drejning af håndhjulet hæver eller sænker denne port ind i eller ud af væskens sti. Når porten er åben, trækker porten helt tilbage i ventilhjelm og tilbyder en lige gennemgående, fyldig åbning, der minimerer trykfaldet.
Boldventil: Som navnet antyder, bruger denne ventil en sfærisk kugle med et hul (boring) gennem sit centrum. Rotering af kuglen 90 grader via en håndtag eller gearoperatør juster boringen med røret for strømning eller placerer den faste side af kuglen vinkelret på at blokere strømmen.
2. funktion: Isolering vs. kontrol (og isolering)
Gateventil: Primært til isolering. Gateventiler er designet til at være enten helt åbne eller helt lukkede. Deres langsomme drift minimerer vandhammer. Gateventiler udmærker sig i applikationer, der kræver minimal trykfald, når det er åbent og positivt lukning, når de lukkes, især med viskøse væsker eller gyller, hvor glideporten kan skære gennem aflejringer. De er ikke egnede til throttling eller regulering af strømning. Delvis åbning forårsager vibrationer, hurtig slid af porten og sæderne og potentiel skade på ventilkroppen.
Boldventil: Fremragende isolering og begrænset throttling. Boldventiler giver positive boble-tight shutoff med en simpel 90-graders drejning, hvilket gør dem ideelle til hurtig isolering. Deres design giver generelt mulighed for en vis throttling-kapacitet, skønt det ikke er deres primære funktion og kan forårsage erosion af de bløde sæder over tid, især med højhastighedsstrømme. De tilbyder pålidelig forsegling i både lav- og højtryksapplikationer.
3. Operation og hastighed
Gateventil: Langsom drift. Åbning eller lukning af en portventil kræver flere drejninger på håndhjulet (ofte flere revolutioner). Denne langsomme operation er fordelagtig for at forhindre vandhammer, men er upraktisk, hvor hurtig lukning er kritisk.
Boldventil: Hurtig betjening. Den kvartur-drejning (90-graders) drift af kugleventiler giver mulighed for ekstremt hurtig åbning og lukning, hvilket gør dem ideelle til nødsituationsanlæg.
4. flowkarakteristika og trykfald
Gateventil: Minimal trykfald (når det er helt åbent). Fuldboringsdesignet af en portventil betyder, at flowstien, når den er fuldt tilbage, praktisk talt er ubegrænset, hvilket resulterer i tab af meget lavt tryk-en vigtig fordel i lange rørledninger eller systemer, hvor energieffektivitet er kritisk.
Boldventil: Generelt fuld boring eller reduceret boring. Kugleventiler fås som "fuld port" (borediameter matcher rør -ID) eller "reduceret port" (boringsdiameter mindre end rør -ID). Kugleventiler i fuld port tilbyder trykfald svarende til en portventil. Versioner af reduceret port indfører højere trykfald, men er mindre og billigere.
5. Forsegling og vedligeholdelse
Gateventil: Forsegling er afhængig af portens kiler mod sæderne. Selvom det er effektivt, når det er nyt, kan glidningsbevægelsen føre til slid over tid, hvilket potentielt går på kompromis med tætningen. Ompakning af STEM -tætningen er almindelig vedligeholdelse. Stigende STEM -design giver en visuel indikator for ventilposition.
Boldventil: Forsegling opnås ved kuglen, der presser mod robust (ofte PTFE) sæder. Dette design giver fremragende boble-tight shutoff. Sæder kan bære, især hvis de bruges til throttling, men kan generelt udskiftes. STEM -sæler kræver også lejlighedsvis vedligeholdelse.
6. Typiske applikationer: hvor hver skinner
Gateventil:
Vanddistributionsnetværk (hovedlinjer, pumpeudladning)
Kraftværker (Steam Service, Feedwater)
Olie og gas (isolering på rå linjer, viskøse væsker)
Slurr og højsolider applikationer
Applikationer, der kræver fuld boring, drop lavt tryk
Boldventil:
Procesindustrier, der kræver hurtig nedlukning (kemisk, petrokemisk)
Brændstofgaslinjer
Instrumentisolering
Kølevandssystemer
ON/OFF -opgaver i HVAC
Applikationer, der kræver boble-tæt forsegling
Portventilen forbliver uundværlig for applikationer, der kræver minimal strømningsbegrænsning og robust isolering i fuldt åbne eller lukkede positioner, især med udfordrende væsker. Boldventiler tilbyder uovertruffen hastighed og forsegling af pålidelighed for tænd/sluk -opgaver. At forstå disse kerneforskelle-den lineære bevægelse versus kvart-sving, fuldboringsdesign versus tætningsmekanisme og deres respektive styrker isoleret kontra hastighed-giver fagfolk mulighed for at vælge den optimale ventil, sikre systemintegritet, sikkerhed og langvarig ydeevne.
